Medidor tipo burbujeo: principios, aplicaciones y ventajas

¿Qué es un Medidor tipo burbujeo?

Un medidor tipo burbujeo, también conocido como sensor de nivel por burbujeo, es un instrumento de medición que se utiliza para determinar el nivel de un líquido dentro de un tanque o recipiente. Su funcionamiento se basa en la medición de la presión hidrostática generada por el líquido, utilizando un tubo sumergido y un flujo constante de gas, generalmente aire.

La simplicidad y robustez de estos medidores los hacen ideales para aplicaciones en entornos industriales exigentes, donde la precisión y la fiabilidad son cruciales.

Principios de Funcionamiento

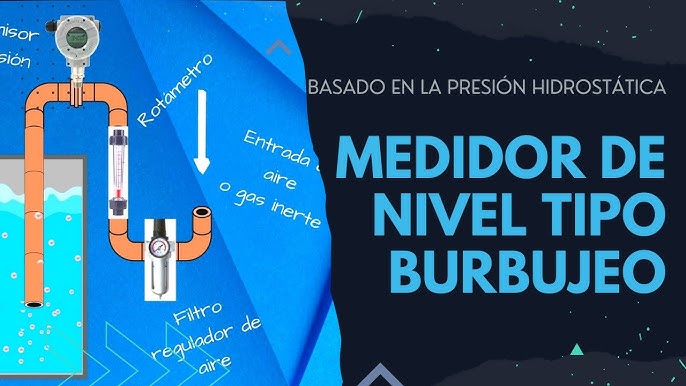

El principio fundamental detrás del medidor tipo burbujeo es la ley de Pascal. Un tubo, usualmente de acero inoxidable o material resistente a la corrosión, se sumerge en el líquido hasta el punto de medición deseado. Se introduce un flujo constante de gas a través de este tubo. La presión necesaria para formar burbujas en el extremo del tubo sumergido es directamente proporcional a la profundidad del líquido, y por lo tanto, a su nivel.

El gas burbujea a través del líquido, y la presión requerida para mantener este flujo constante se mide. Esta presión, conocida como presión hidrostática, se convierte en una medida del nivel del líquido. La fórmula básica es:

P = ρgh

Donde:

P es la presión hidrostática.

ρ (rho) es la densidad del líquido.

g es la aceleración debida a la gravedad.

h es la altura del líquido (nivel).

El medidor tipo burbujeo es un instrumento muy confiable, ya que no tiene partes móviles en contacto directo con el líquido, lo que reduce el riesgo de obstrucciones y desgaste.

Aplicaciones Industriales

Los medidores tipo burbujeo encuentran aplicaciones en una amplia gama de industrias, incluyendo:

Industria Química: Medición de niveles en tanques de almacenamiento de productos químicos corrosivos y peligrosos.

Tratamiento de Aguas: Monitoreo de niveles en tanques de sedimentación, clarificación y almacenamiento de agua.

Industria Alimentaria y de Bebidas: Control de niveles en tanques de procesamiento de alimentos y bebidas.

Industria Petrolera y Gas: Medición de niveles en tanques de almacenamiento de crudo, combustibles y otros líquidos.

Plantas de Energía: Monitoreo de niveles en calderas y tanques de almacenamiento de agua y otros fluidos.

Su capacidad para operar en entornos hostiles y con líquidos corrosivos los hace indispensables en muchas aplicaciones industriales.

Ventajas de los Medidores tipo burbujeo

Los medidores tipo burbujeo ofrecen varias ventajas significativas:

Simplicidad y Robustez: Sin partes móviles en contacto con el líquido, lo que minimiza el desgaste y el mantenimiento.

Resistencia a la Corrosión: Adecuados para líquidos corrosivos y entornos hostiles.

Bajo Mantenimiento: Requieren poco mantenimiento debido a su diseño simple.

Medición Continua: Proporcionan una medición continua y precisa del nivel del líquido.

Versatilidad: Aplicables en una amplia gama de industrias y líquidos.

Costo-Efectividad: Generalmente más económicos que otros tipos de medidores de nivel.

Consideraciones de Instalación y Mantenimiento

La instalación correcta es crucial para el rendimiento óptimo de un medidor tipo burbujeo. Es importante:

Asegurar que el tubo esté correctamente sumergido y posicionado.

Mantener un flujo de gas constante y limpio.

Verificar periódicamente la calibración del medidor.

Inspeccionar el tubo para detectar obstrucciones o corrosión.

Un mantenimiento adecuado garantiza la precisión y la longevidad del medidor.

Conclusión

El medidor tipo burbujeo es una solución confiable y efectiva para la medición de niveles en una variedad de aplicaciones industriales. Su simplicidad, robustez y resistencia a la corrosión lo convierten en una opción preferida para entornos exigentes. Al comprender sus principios de funcionamiento, aplicaciones y ventajas, puedes tomar decisiones informadas sobre su implementación en tus procesos industriales.
